Build a job template

  1. If it is not already open, start the Pandora software.
  2. Perform one of the following actions:
    • From the File menu, select New.
    • In the Pandora toolbar, click the New icon .

  3. From the Edit menu, select Preferences.

  4. On the Die Settings tab, change the Snap Artwork to Die preference to Use Vector Dieline from Artwork.

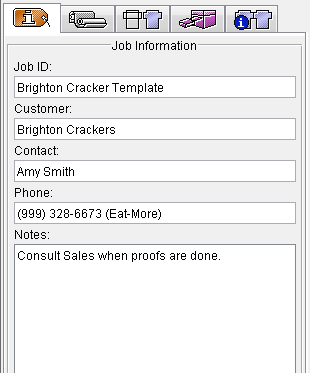

  5. In the job properties view, select the Job Information tab and enter the following information:

    Job ID:

    Brighton Cracker Template

    Customer:

    Brighton Crackers

    Contact:

    Amy Smith

    Phone:

    (999) 328-6673 (Eat-More)

    Notes:

    Consult Sales when proofs are done.




  6. From the Window menu, select Show ShopMap Palette.

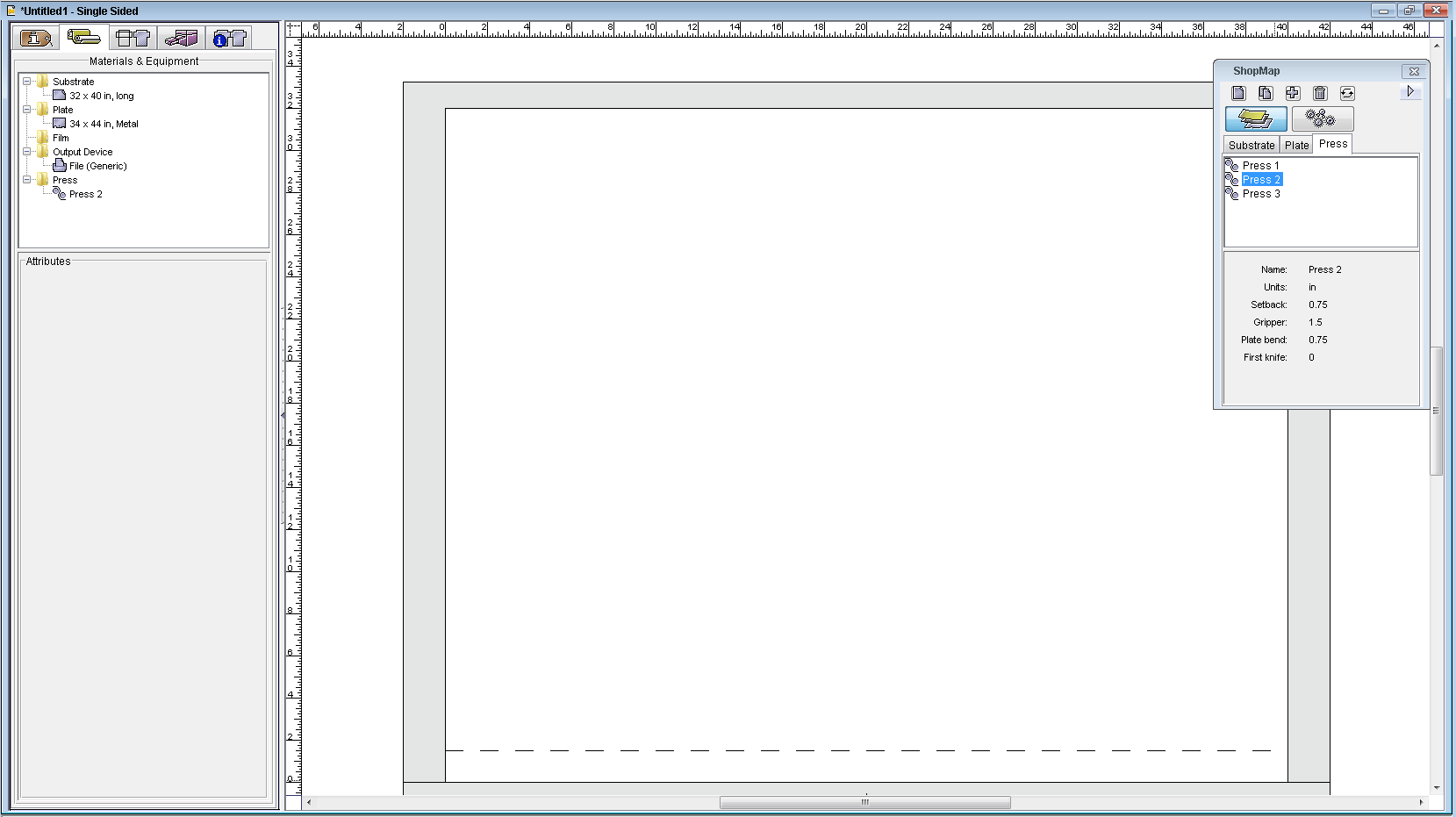

  7. Drag the following resources from the ShopMap palette into the layout view:
    • Substrate: 32 in. x 40 in. (812.8 mm x 1016 mm)
    • Plate: 34 in. x 44 in. (863.6 mm x 1117.6 mm)
    • Press: 2
  8. Close the ShopMap palette.
  9. Find and open the Brighton Cracker Box folder, select the CAD1.dxf file, and drag it to the Content tab.
    Or, click the Import Die tool . In the Import Die dialog box, locate where you are storing the sample activity files, select Brighton Cracker Box > CAD1.dxf, and click Import (Windows) or Open (Mac).

    The die appears on the layout.
  10. With the die selected, from the Window menu, select Show Geometry Palette.

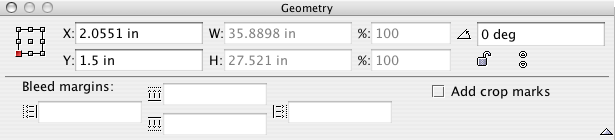

  11. In the Geometry palette, select the lower-left reference anchor. In the Y coordinate box, type 1.5 in. (38.1 mm) and press Enter. This places the die accurately to the substrate. Close the Geometry palette.
  12. From the Window menu, select Show Marks Palette. From the SmartMarks folder, select the mark named CB_4-color.pdf and drag the mark onto the layout.

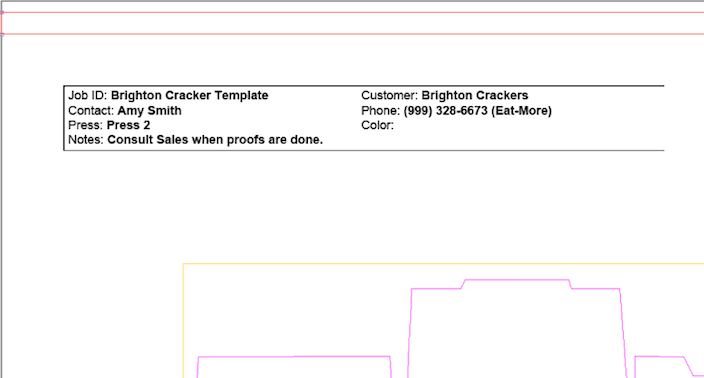

  13. From the Labels folder, select the mark named LBL_Info_Box.pdf and drag the mark onto the upper-left corner of the layout.
  14. Using the Zoom  and Selection  tools, position the mark accurately and then close the Marks palette.
  15. From the View menu, select Fit In Window.



Save the job template

  1. From the File menu, select Save Copy As Template.
  2. View the automatic placement of the job template in Applications\Pandora\JobTemplates.
    If for some reason Pandora doesn't automatically locate this folder, navigate to this location. This is the default location where the Pandora software is installed. The Job Templates folder is designed to store all job templates that are created in Pandora. If job templates aren't stored here, Pandora won't automatically recognize them when you create a new job.
  3. In the Save As dialog box, click New Folder.
  4. In the New Folder dialog box, type: <Your Initials>_Job Templates.
  5. Click Create.
    Pandora job template files can be stored in the Job Templates folder in Pandora, or in subfolders within the Job Templates folder.

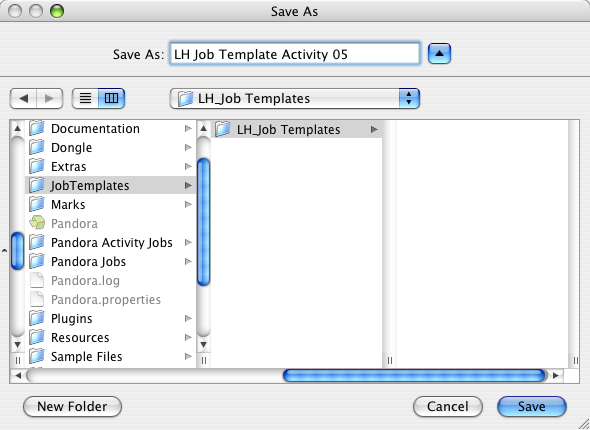

  6. Select the <Your Initials>_Job Templates folder and in the Save As box, type: <Your Initials>_Job Template Activity 05
    Click Save.

  7. Close the job.
    A warning message appears: Untitled has been changed. Do you want to save changes?
    Select Don't Save.
Sv translation
languagefr

Générer un modèle de travail

  1. Si cela n'est pas déjà fait, démarrez le logiciel Pandora.
  2. Effectuez l'une des opérations suivantes :
    • Dans le menu Fichier, sélectionnez Nouveau.
    • Dans la barre d'outils de Pandora, cliquez sur l'icône Nouveau .

  3. Dans le menu Edition, sélectionnez Préférences.

  4. Dans l'onglet Paramètres de découpe, remplacez la préférence Aligner la maquette sur la découpe par Utiliser la ligne de découpe vectorielle à partir de la maquette.

  5. Dans la vue Propriétés du travail, sélectionnez l'onglet Informations sur le travail et entrez les informations suivantes :

    ID du travail :

    Brighton Cracker Template

    Client :

    Brighton Crackers

    Contact :

    Amy Smith

    Téléphone :

    (999) 328-6673 (Eat-More)

    Remarques :

    Une fois les épreuves terminées, consultez la section Ventes.




  6. Dans le menu Fenêtre, sélectionnez Afficher la palette ShopMap.
  7. Faites glisser les ressources suivantes de la palette ShopMap vers la vue Mise en page :
    • Substrate (Support) : 32 po. x 40 po. (812,8 mm x 1 016 mm)
    • Plaque : 34 po. x 44 po. (863,6 mm x 1 117,6 mm)
    • Presse : 2
  8. Fermez la palette ShopMap.
  9. Recherchez le dossier Brighton Cracker Box et ouvrez-le. Sélectionnez le fichier CAD1.dxf et faites-le glisser vers l'onglet Contenu.
    Ou cliquez sur l'outil Importer la découpe . Dans la boîte de dialogue Importer la découpe, recherchez l'emplacement où vous stockez les fichiers d'activité échantillons, sélectionnez Brighton Cracker Box > CAD1.dxf, puis cliquez sur Importer (Windows) ou Ouvrir (Mac).

    La découpe apparaît sur la mise en page.
  10. Une fois la découpe sélectionnée, sélectionnez Afficher la palette Géométrie dans le menu Fenêtre.
  11. Dans la palette Géométrie, sélectionnez l’ancrage de référence inférieur gauche. Dans le champ de coordonnée Y, saisissez 1,5 po (38,1 mm) et appuyez sur Entrée. La découpe est positionnée avec exactitude dans le substrat. Fermez la palette Géométrie.
  12. Dans le menu Fenêtre, sélectionnez Afficher la palette des repères. Dans le dossier SmartMarks, sélectionnez le repère CB_4-color.pdf et faites-le glisser sur la mise en page.
  13. Dans le dossier Labels, sélectionnez le repère LBL_Info_Box.pdf et faites-le glisser sur l'angle supérieur gauche de la mise en page.
  14. À l'aide des outils Zoom  et Sélection , positionnez le repère avec précision puis fermez la palette Repères.
  15. Dans le menu Affichage, sélectionnez Ajuster à la fenêtre.



Enregistrer le modèle de travail

  1. Dans le menu Fichier, sélectionnez Enregistrer la copie en tant que modèle.
  2. Affichez l'emplacement automatique du modèle de travail dans Applications\Pandora\JobTemplates.
    Si Pandora ne localise pas automatiquement le dossier, naviguez jusqu'à cet emplacement. Il s'agit de l'emplacement où Pandora est installé par défaut. Le dossier Modèles de travail est conçu pour stocker tous les modèles créés dans Pandora. Si certains gabarits de travaux ne sont pas enregistrés ici, Pandora ne les reconnaîtra pas automatiquement lorsque vous créerez un nouveau travail.
  3. Dans la boîte de dialogue Enregistrer sous, cliquez sur Nouveau dossier.
  4. Dans la boîte de dialogue Nouveau dossier, saisissez ce qui suit : <Your Initials>_Job Templates.
  5. Cliquez sur Créer.
    Vous pouvez enregistrer les fichiers relatifs aux modèles de travaux Pandora dans le dossier Job Templates dans Pandora ou dans les sous-dossiers du dossier Job Templates.
  6. Sélectionnez le dossier <Your Initials>_Job Templates, puis dans le champ Enregistrer sous, tapez : <Your Initials>_Job Template Activity 05
    Cliquez sur Enregistrer.

  7. Fermez le travail.
    Un message d'avertissement s'affiche : Sans titre a été modifié. Voulez-vous enregistrer les modifications ?
    Sélectionnez Ne pas enregistrer.
