What is the Prinergy Object Screen Manager？

The Prinergy Object Screen Manager is a tool you can use to define screen information such as ink type, dot shape, angle, screen ruling, and printing method forspecific objects in an Illustrator file. When you use the Prinergy Tools Output PDF... function, screening information will be saved in the exported PDF and can be automatically applied as Document Screening when output in Prinergy. Printing Method is an optional tag which can be used to encode Advanced Flexcel NX Tags apply advanced Flexcel NX screening in Miraclon TIFF Assembler Plus. (Advanced Flexcel NX Tags are covered in detail in Miraclon TIFF Assembler Plus documentation.)

Key points to remember about applying Object Screening:

• You must press Update after opening a file for the first time, to populate screen parameters in the UI. If you do not hit Update first, screening will not be properly saved for each Object.
• Each of the 3 main parameters Screen, Angle and Dot Shape must be entered for each instance. If one parameter such as "Dot Shape" is left as None, output in Prinergy will fail with an "Invalid Screening" message.
• You must use the Prinergy Tools Output PDF... function to embed Object Screening into the Prinergy input PDF.
• Important note about matching screen angles
  • You must keep in mind that Prinergy Output treats angles in object/document screening differently than angles in Prinergy Process Templates. You must adjust object/document screen angles if you wish to match Prinergy screening.
  • Historically, Prinergy has assumed that embedded object/document screening was being specified in PostScript applications that calculated angles based on 0 at 3 o'clock and measured counter-clockwise. Prinergy, on the other hand, has always used a coordinate system that sets 0 set at noon and measures clockwise.
  • What this means is that if you wish to match object/document screening with Prinergy screening, you must adjust the screen angles being specified in Prinergy Tools.

  • Sample angle translations to match Object/Document (PostScript) Screening to Prinergy Process Template Screen Angles

    Color	Object/Document Screen Angle	Prinergy Screen Angle
    C	75	15
    M	15	75
    Y	90	0
    K	45	45

To apply Object Screening:

1. Open the Adobe Illustrator file in which you want to set object screen parameters.


2. From the Adobe Illustrator Windows menu, select Prinergy Tools > Screen Tool > Prinergy Object Screen Manager.

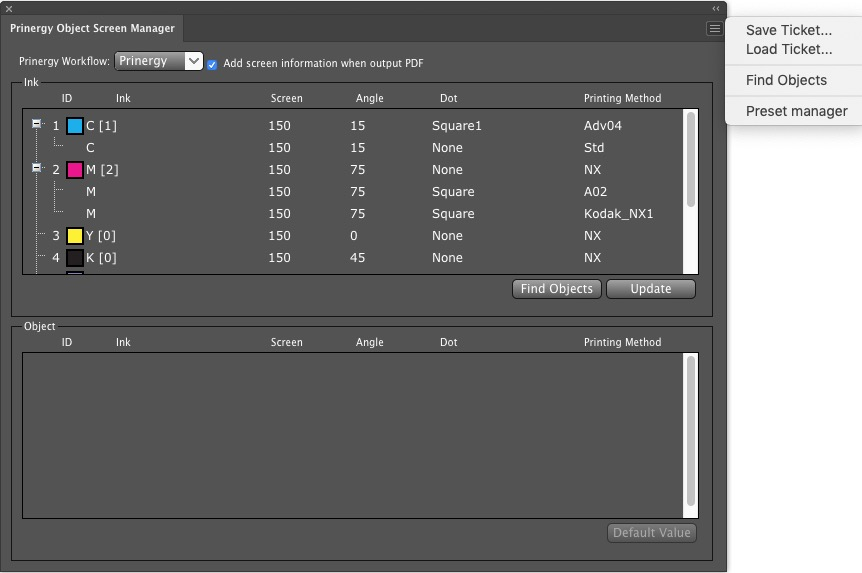

   The Prinergy Object Screen Manager dialog box opens:




3. To read current information about the inks used in the file, click Update. You must always use Update when you open a new file or change an existing file, or Object Screening will not be applied to any object.



4. Select a specific object in the file, and in the Ink section Prinergy Object Screen Manager dialog box, select each ink and set the desired parameters for Screen (Frequency), Angle and Dot Shape. If you want to have the screening tags recognized at output, the three main parameters of Screen, Angle and Dot Shape must be supplied. If any parameter is left as None, output in Prinergy will fail with an Invalid Screening message.

   Ink	Displays the inks in the selected objects.
   Screen	(Required parameter) Set the line frequency for the selected ink.
   Angle	(Required parameter) Set the angle for the selected ink.
   Dot Shape	(Required parameter) Sets a dot shape for the selected ink. The Dot Shape parameter must be a standard Prinergy or PostScript dot shape, or must be correctly defined in the Prinergy XmpMapping.csv file.
   Printing Method	(Optional parameter) Specify a printing method for the selected ink, or input your own parameter.


   You can create a new setting by entering numbers or names directly, or you can choose an existing setting from the drop-down menu. If you enter a setting for the first time, it will be remembered as a User Preset and added to the drop-down menu for each parameter.

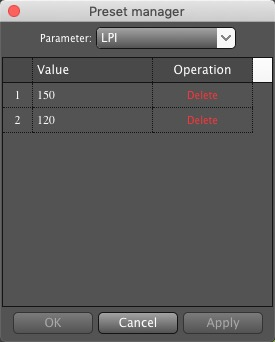

   You can edit or delete User Parameters by launching Preset Manager from the Options menu in the top right-hand corner of the Object Screen Manager. Default values for Screen, Angle, Dot, and Printing Method are provided as system settings and cannot be deleted. User Parameters can be deleted by clicking Delete in the Operation column for the value.







5. In order to write screening parameters into the output file, you must use the Output PDF... function under Basic Tools. If you use the native Illustrator Save As to output a PDF for input into Prinergy, it will not contain embedded screening tags. Also, confirm that the Add Screen information when output PDF is checked at the top of the Object Screen Manager tab. If the check box is cleared, the output PDF file will not contain any screening information.
6. To find objects in a file that match the screening information, select multiple objects, using Shift/Alt + mouse click. Or, select all objects using the Ctrl + A shortcut and click Find Objects. For grouped objects, if one or more objects in the group meets the selected screen information, the whole group will be selected.
   Note: Find Objects cannot support Non-printable layers, hidden layers, or hidden objects.

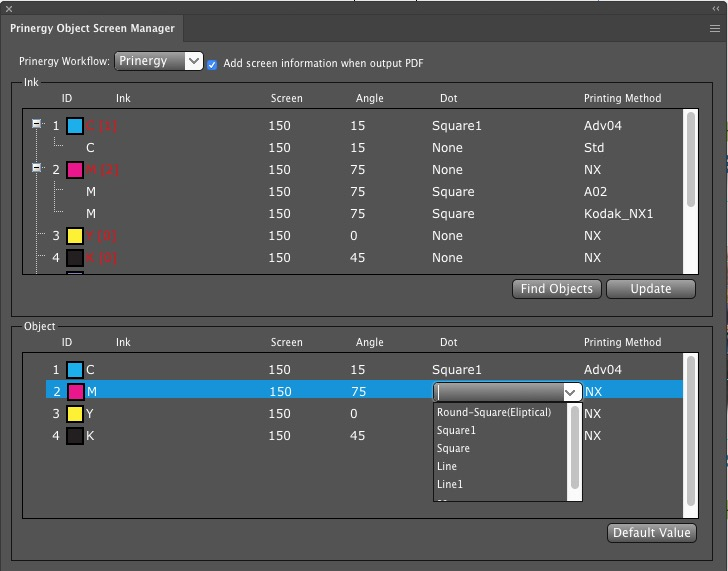

7. In the Object section, set the screening parameters for selected objects.
   • Use the Adobe Illustrator selection tool or direct selection tool to select specific objects. The objects list will update automatically. When you click an object, the list displays all inks.
   • The default screen parameters for Object are the same as in the Ink section. If necessary, reset the Screen (line ruling), Angle and Dot Shape of inks. Or click Default Value to use the values selected in the Ink section. You can also highlight the Screen, Angle, Dot and Printing Method area and manually enter the value and then press Enter or Return key.

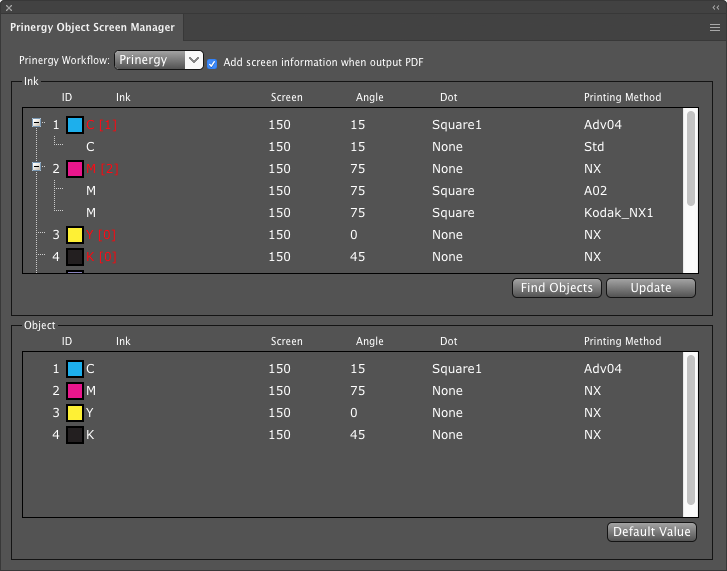

     The ink list will show nested ink listing information when different objects with the same ink have been defined with different parameters. The number inside the brackets represents the number of different sub-ink settings for the same ink.

     You can click the + before Ink ID to expand all sub-inks and view their parameters, but parameters can't be edited in the Ink panel. If you wish to edit the parameter of a sub-ink, you must select the sub-ink, click the Find Objects button, then select and edit the parameters of the sub-ink in the Object panel.

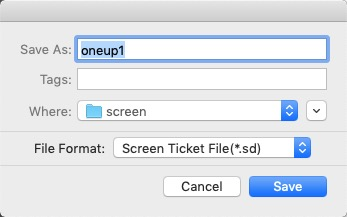

8. You can save all the parameters you have applied to inks in a file by saving a Parameters Ticket. The ticket can be used to restore previous settings, or can be loaded into a different file to apply the same settings. To save a ticket, select Save Ticket from the Options menu at the top right-hand corner of the dialog, select a save path, and save it in SD format.




   You can later import a saved ticket by selecting Load Ticket.


9. To save out a file containing the Object Screening tags, you must usePrinergy Tools > Basic Functions > Output PDF...  from the Windows menu, and confirm that the Add screen information when output PDF check box is selected. If you use the native Illustrator "Save As" option to output to PDF, Prinergy Tools Object Screening information will not be preserved.

Use of the XmpMapping.csv file to specify Advanced Prinergy Screening with Object Screen Manager.

Object Screening can be used to automatically apply Prinergy Advanced Screening such as Maxtone CX, Maxtone FX and Maxtone SX. This functionality works together with an XmpMapping.csv file found on a Prinergy Server at C:\Prinergy\CreoAraxi\data\XMPTags. This configuration file allows you to apply document screening that requires additional parameters that cannot be specified by standard document screening tags. Standard document screening only allows users to specify Line Frequency, Angle and Dot Shape, and only a limited number of standard Adobe dot shapes are allowed. The XmpMapping.csv file allows you to create a DotShape name that will be used as a key to supply the other parameters required by advanced screening, such as highlight size.

A sample line in the XmpMapping.csv file that could be used to specify Maxtone SX screening is:

SXR3X3,Maxtone SX,Maxtone SX CMYK 15-45-0-75,Round1,3x3

You would specify the name SXR3X3 as the Dot Shape, and this would apply the actual Prinergy dot shape name (Round1) and specify a Maxtone SX stochastic highlight size of 3x3 pixels. Whenever changes are made to an XmpMapping file on a Prinergy system, you must restart all Prinergy JTPs in Prinergy Administrator, to allow the changes take effect.

¿Qué es el Administrador de trama de objeto de Prinergy?

El Administrador de trama de objeto de Prinergy es una herramienta que puede utilizar para definir la información de trama, como el tipo de tinta, la forma del punto, el ángulo, las normas de trama y el método de impresión para cada color en objetos específicos de un archivo de Illustrator. Al generar un PDF desde Adobe Illustrator, la información de trama se guarda dentro del archivo y se puede aplicar Trama de documentos en el momento de la generación en Prinergy. Método de impresión es una etiqueta opcional que se puede utilizar para diferentes fines. Por ejemplo, puede utilizar la etiqueta Método de impresión para codificar etiquetas Flexcel NX avanzadas que se utilizarán en TIFF Assembler Plus para aplicar Trama Flexcel NX avanzada.

1. Abra el archivo de Adobe Illustrator en el que desea establecer los parámetros de trama.
2. En el menú de Adobe Illustrator, en el menú Ventana, seleccione Prinergy Tools > Herramienta de trama > Administrador de trama de objeto de Prinergy.


   Aparecerá el cuadro de diálogo Administrador de trama de objeto de Prinergy:



3. Para leer la información actual sobre las tintas utilizadas en el archivo, haga clic en Actualizar.
   Utilice Actualizar para actualizar las tintas al abrir un nuevo archivo o cambiar un archivo existente.
4. Si lo desea, puede predefinir la configuración utilizada en la interfaz de usuario del Administrador de trama de documento seleccionando Administrador predefinido en el menú lateral y creando una configuración para Trama, Ángulo, Punto y Método de impresión.
   Los valores predeterminados de los diferentes parámetros vienen predefinidos y no se pueden eliminar. Los parámetros de usuario que agregue se pueden eliminar haciendo clic en Eliminar, en la columna Operación del valor.




5. Para que la información de los parámetros de trama se escriba en el archivo PDF de salida, seleccione la casilla de verificación Agregar información de trama al generar PDF, en la parta superior de la pestaña Administrador de trama de objeto.
   Si se desmarca la casilla de verificación, el archivo PDF de salida no contendrá la información de los parámetros de trama.

6. En el cuadro de diálogo Administrador de trama de objeto de Prinergy, en la sección Tinta, seleccione la tinta a la que desea aplicar la trama y establezca los parámetros de su forma de punto, ángulo y lineatura.
   Nota: Si desea generar un PDF con información de trama, las opciones de lineatura, ángulo y forma de punto no se podrán establecer en Ninguno.

   Tinta	Se muestran las tintas del área seleccionada.
   Trama	Seleccione las normas de punto para la tinta seleccionada.
   Ángulo	Seleccione un ángulo de punto para la tinta seleccionada.
   Punto	Seleccione una forma de punto para la tinta seleccionada o introduzca su propio parámetro. El parámetro Punto debe ser un nombre de forma de punto de Prinergy válido.
   Método de impresión	Seleccione un método de impresión para la tinta seleccionada o introduzca su propio parámetro.

7. Para buscar objetos que coincidan con la información de trama, seleccione varios objetos con Mayús/Alt + clic en el ratón. O bien, seleccione todos los objetos con el acceso directo Ctrl + A y haga clic en Buscar objetos.
   Nota: Buscar objetos no es compatible con capas no imprimibles, capas ocultas u objetos ocultos.
   Nota: En los objetos agrupados, si uno o más objetos del grupo coinciden con la información de trama seleccionada, se seleccionará todo el grupo.
8. En la sección Objeto, establezca los parámetros de trama de los objetos seleccionados.
   • Utilice la herramienta de selección o selección directa de Adobe Illustrator para seleccionar objetos específicos. La lista de objetos se actualizará automáticamente. Al hacer clic en un objeto, la lista mostrará todas las tintas.
   • Los parámetros de trama predeterminados de Objeto son los mismos que los de la sección Tinta. Si es necesario, restablezca la lineatura, la forma de punto y el ángulo de las tintas. O bien, haga clic en Valor predeterminado para utilizar los valores seleccionados en la sección Tinta.

     La lista de tintas mostrará la información de listas de tintas anidadas cuando se hayan definido diferentes objetos con la misma tinta pero con diferentes parámetros. El número que aparece dentro de los paréntesis representa el número de configuraciones de subtintas diferentes para la misma tinta.

     Puede hacer clic en + antes de ID de la tinta para expandir todas las subtintas y ver sus parámetros, aunque los parámetros no se pueden editar en el panel Tinta. Si desea editar los parámetros de una subtinta, debe seleccionar la subtinta, hacer clic en el botón Buscar objetos y, a continuación, seleccionar y editar los parámetros de la subtinta en el panel Objeto.


     Puede guardar todos los parámetros que ha aplicado a las tintas en un archivo guardando una nota de parámetros. La nota se puede utilizar para restaurar la configuración anterior o se puede cargar en un archivo diferente para aplicar la misma configuración.
9. Para guardar una nota, en el menú del lado derecho, seleccione Guardar nota, seleccione una ruta de almacenamiento y guárdela en formato SD.


   Posteriormente, puede importar una nota guardada seleccionando Cargar nota.
10. Para generar un PDF, en el menú Ventana, seleccione Prinergy Tools > Funciones básicas > Salida de PDF.  Nota: Antes de hacerlo, confirme que se ha seleccionado la casilla de verificación Agregar información de trama al generar PDF.

Qu'est-ce que le gestionnaire de trame d'objet Prinergy ?

Le gestionnaire de trame d'objet Prinergy est un outil que vous pouvez utiliser pour définir les informations de tramage telles que le type d'encre, la forme de point, l'angle, la linéature de trame et la méthode d'impression pour chaque couleur pour des objets spécifiques dans un fichier Illustrator. Lors de la sortie d'un PDF à partir d'Adobe Illustrator, les informations de tramage seront enregistrées dans le fichier et peuvent être appliquées au tramage du document au moment de la sortie dans Prinergy. La balise Mode d'impression est une balise facultative qui peut être utilisée à des fins différentes. Par exemple, vous pouvez utiliser la balise Mode d'impression pour coder des balises Flexcel NX avancées à utiliser dans TIFF Assembler Plus afin d'appliquer un tramage NX avancé.

1. Ouvrez le fichier Adobe Illustrator dans lequel vous souhaitez configurer les paramètres de tramage.
2. Dans le menu d'Adobe Illustrator, depuis le menu Fenêtres, sélectionnez Outils Prinergy > Outil de tramage > Gestionnaire de trame d'objet Prinergy.


   La boîte de dialogue Gestionnaire de trame d'objet Prinergy s'affiche :



3. Pour lire les informations actuelles sur les encres utilisées dans le fichier, cliquez sur Mettre à jour.
   Utilisez la fonction Mettre à jour pour la mise à jour des encres lorsque vous ouvrez un nouveau fichier ou modifiez un fichier existant.
4. Si vous le souhaitez, prédéfinissez les paramètres utilisés dans l'interface utilisateur du Gestionnaire de trame du document en sélectionnant le Gestionnaire de préréglage dans le menu latéral et en créant des paramètres pour la trame, l'angle, le point, et le mode d'impression.
   Les valeurs par défaut des différents paramètres sont fournies et ne peuvent pas être supprimées. Les paramètres utilisateur que vous ajoutez peuvent être supprimés en cliquant sur Supprimer dans la colonne Opération de la valeur.




5. Pour obtenir des informations concernant les paramètres de tramage inscrits dans le fichier de sortie PDF, cochez la case Ajouter des informations de tramage lors d'une sortie PDF en haut de l'onglet du Gestionnaire de trame d'objet.
   Si la case est décochée, le fichier de sortie PDF ne contiendra pas les informations concernant les paramètres de tramage.

6. Dans la boîte de dialogue du Gestionnaire de trame d'objet Prinergy, dans la case Encre, sélectionnez l'encre que vous souhaitez utiliser pour le tramage et définissez les paramètres pour sa forme de point, son angle et sa linéature.
   Remarque : Si vous voulez sortir un PDF avec des informations de tramage, il est important de ne pas sélectionner le paramètre Aucun pour la linéature, l'angle et la forme de point.

   Encre	Affichez les encres de la zone sélectionnée.
   Trame	Sélectionnez la linéature de point pour l'encre sélectionnée.
   Angle	Sélectionnez un angle pour l'encre sélectionnée.
   Point	Sélectionnez une forme de point pour l'encre sélectionnée ou saisissez votre propre paramètre. Le paramètre Point doit porter un nom de forme de point Prinergy valide.
   Mode d'impression	Sélectionnez un mode d'impression pour l'encre sélectionnée ou saisissez votre propre paramètre.

7. Pour trouver les objets qui correspondent aux informations de tramage, sélectionnez plusieurs objets en utilisant Maj/Alt + clic de souris. Ou sélectionnez tous les objets à l'aide du raccourci Ctrl + A et cliquez sur Trouver des objets.
   Remarque : La fonction Trouver des objets ne prend pas en charge les couches non imprimées, les couches cachées ou les objets cachés.
   Remarque : Pour les objets groupés, si un ou plusieurs objets dans le groupe répondent aux informations de tramage sélectionnées, l'ensemble du groupe sera sélectionné.
8. Dans la section Objets, définissez les paramètres de tramage pour les objets sélectionnés.
   • Utilisez l'outil de sélection d'Adobe Illustrator ou l'outil de sélection directe pour sélectionner des objets spécifiques. La liste des objets se met à jour automatiquement. Lorsque vous cliquez sur un objet, la liste affiche toutes les encres.
   • Les paramètres de tramage par défaut de l'objet sont les mêmes que dans la section Encre. Si nécessaire, réinitialisez la linéature, la forme des points et l'angle des encres. Ou cliquez sur Valeur par défaut pour utiliser les valeurs sélectionnées dans la section Encre.

     Lorsque différents objets avec la même encre ont été définis avec des paramètres différents, la liste d'encres affiche les informations des listes d'encres imbriquées. Le nombre entre crochets représente le nombre de paramètres de sous-encres différents pour la même encre.

     Vous pouvez cliquer sur le signe + situé avant l'identifiant de l'encre pour développer toutes les sous-encres et afficher leurs paramètres, mais il est impossible de modifier les paramètres dans le panneau Encre. Si vous souhaitez modifier le paramètre d'une sous-encre, vous devez sélectionner la sous-encre, cliquer sur le bouton Trouver des objets, puis sélectionner et modifier les paramètres de la sous-encre dans le panneau Objet.


     Vous pouvez enregistrer tous les paramètres que vous avez appliqués aux encres dans un fichier en enregistrant un billet de paramètres. Le billet peut être utilisé pour restaurer les paramètres précédents ou peut être chargé dans un fichier différent pour appliquer les mêmes paramètres.
9. Pour enregistrer un billet, à partir du menu de droite, sélectionnez Enregistrer le billet, sélectionnez un chemin de sauvegarde, puis enregistrez-le au format SD.


   Plus tard, vous pourrez importer un billet enregistré en sélectionnant Télécharger le billet.
10. Pour sortir un fichier PDF, dans le menu Fenêtres, sélectionnez Prinergy > Fonctions de base > Sortie PDF.  Remarque : Avant d'effectuer cette opération, vérifiez que la case Ajouter des informations de tramage lors de la sortie PDF est cochée.

Was ist Prinergy Document Screen Manager?

Der Prinergy Object Screen Manager ist ein Werkzeug, mit dem Sie Rasterinformationen wie Druckfarbentyp, Punktform, Winkel, Rasterfeinheit und Druckmethode für jede Farbe in bestimmten Objekten in einer Illustrator-Datei festlegen können. Wenn Sie eine PDF-Datei aus Adobe Illustrator ausgeben, werden die Rasterinformationen in der Datei gespeichert und können zum Zeitpunkt der Ausgabe in Prinergy als Dokumentrasterung angewendet werden. Die Druckmethode ist ein optionales Tag, das für verschiedene Zwecke verwendet werden kann. Sie können das Tag „Druckmethode“ beispielsweise verwenden, um erweiterte Flexcel NX-Tags zu kodieren, die in TIFF Assembler Plus verwendet werden sollen, um eine erweiterte Flexcel NX-Rasterung anzuwenden.

1. Öffnen Sie die Adobe Illustrator-Datei, in der Sie Rasterparameter festlegen möchten.
2. Wählen Sie in Adobe Illustrator im Menü Fenster die Option Prinergy Tools > Raster-Werkzeug > Prinergy Object Screen Manager aus.


   Das Dialogfeld „Prinergy Object Screen Manager“ wird angezeigt:



3. Um aktuelle Informationen über die im Dokument verwendeten Druckfarben zu lesen, klicken Sie auf Aktualisieren.
   Verwenden Sie Aktualisieren, um die Druckfarben zu aktualisieren, wenn Sie eine neue Datei öffnen oder eine vorhandene Datei ändern.
4. Geben Sie bei Bedarf die Einstellungen für die „Document Screen Manager“-Benutzeroberfläche an, indem Sie im Seitenmenü den Voreinstellungs-Manager auswählen und Einstellungen für Raster, Winkel, Punkt und Druckmethode festlegen.
   Es werden Standardwerte für verschiedene Parameter bereitgestellt, die nicht gelöscht werden können. Von Ihnen hinzugefügte Benutzerparameter können gelöscht werden, indem Sie in der Spalte Vorgang für den Wert auf Löschen klicken.




5. Damit Rasterparameterinformationen in die PDF-Ausgabedatei geschrieben werden, aktivieren Sie das Kontrollkästchen Rasterinformationen bei PDF-Ausgabe hinzufügen am oberen Rand der Registerkarte „Object Screen Manager“.
   Wenn das Kontrollkästchen deaktiviert ist, enthält die PDF-Ausgabedatei keine Rasterparameterinformationen.

6. Wählen Sie im Dialogfeld „Prinergy Object Screen Manager“ im Bereich Druckfarbe die Druckfarbe aus, die Sie rastern möchten, und legen Sie die Parameter für die Punktform, den Winkel und die Rasterweite fest.
   Hinweis: Wenn Sie eine PDF-Datei mit Rasterinformationen ausgeben möchten, dürfen Rasterweite, Winkel und Punktform nicht auf Keine gesetzt werden.

   Druckfarbe	Zeigt die Druckfarben des ausgewählten Bereichs an.
   Raster	Wählen Sie die Punktfeinheit für die ausgewählte Druckfarbe aus.
   Winkel	Wählen Sie einen Punktwinkel für die ausgewählte Druckfarbe aus.
   Punkt	Wählen Sie eine Punktform für die ausgewählte Druckfarbe aus, oder geben Sie Ihren eigenen Parameter ein. Der Punktparameter muss ein gültiger Prinergy-Punktformname sein.
   Druckmethode	Wählen Sie eine Druckmethode für die ausgewählte Druckfarbe aus, oder geben Sie Ihren eigenen Parameter ein.

7. Um Objekte zu finden, die mit den Rasterinformationen übereinstimmen, wählen Sie mehrere Objekte mit der Umschalt-/Alt-Taste und Mausklick aus. Oder wählen Sie alle Objekte mit der Tastenkombination Strg+A aus, und klicken Sie dann auf Objekte suchen.
   Hinweis: Objekte suchen unterstützt keine nicht-druckbaren Ebenen, ausgeblendeten Ebenen oder ausgeblendeten Objekte.
   Hinweis: Wenn bei gruppierten Objekten ein oder mehrere Objekte in der Gruppe die ausgewählten Rasterinformationen erfüllen, wird die gesamte Gruppe ausgewählt.
8. Legen Sie im Abschnitt Objekt die Rasterparameter für die ausgewählten Objekte fest.
   • Verwenden Sie das Auswahlwerkzeug von Adobe Illustrator oder das Direktauswahl-Werkzeug, um bestimmte Objekte auszuwählen. Die Objektliste wird automatisch aktualisiert. Wenn Sie auf ein Objekt klicken, werden in der Liste alle Druckfarben angezeigt.
   • Die standardmäßigen Rasterparameter für Objekt sind identisch mit denen im Bereich Druckfarbe. Setzen Sie bei Bedarf die Rasterweite, die Punktform und den Winkel der Druckfarben zurück. Oder klicken Sie auf Standardwert, um die im Bereich Druckfarbe ausgewählten Werte zu verwenden.

     Die Druckfarbenliste zeigt Informationen zu verschachtelten Druckfarbenlisten an, wenn verschiedene Objekte mit derselben Druckfarbe mit unterschiedlichen Parametern definiert wurden. Die Zahl in den Klammern steht für die Anzahl der verschiedenen Unterfarbeinstellungen für dieselbe Druckfarbe.

     Sie können auf das + vor der Druckfarbenkennung klicken, um alle Unterdruckfarben zu erweitern und ihre Parameter anzuzeigen. Die Parameter können jedoch nicht im Druckfarben-Bedienfeld bearbeitet werden. Wenn Sie den Parameter einer Unterdruckfarbe bearbeiten möchten, müssen Sie die Unterdruckfarbe auswählen, auf die Schaltfläche Objekte suchen klicken und dann die Parameter der Unterdruckfarbe im Objekt-Bedienfeld auswählen und bearbeiten.


     Sie können alle Parameter, die Sie auf Druckfarben in einer Datei angewendet haben, speichern, indem Sie das Parameter-Ticket speichern. Das Ticket kann verwendet werden, um vorherige Einstellungen wiederherzustellen, oder kann in eine andere Datei geladen werden, um dieselben Einstellungen anzuwenden.
9. Um ein Ticket zu speichern, wählen Sie im Menü auf der rechten Seite die Option Ticket speichern aus, wählen einen Speicherpfad aus und speichern es im SD-Format.


   Sie können ein gespeichertes Ticket später mit Hilfe von Ticket laden importieren.
10. Für die Ausgabe im PDF-Format wählen Sie im Menü Fenster die Option Prinergy Tools > Grundfunktionen > PDF ausgeben aus.  Hinweis: Vergewissern Sie sich zuvor, dass das Kontrollkästchen Rasterinformationen bei Ausgabe von PDF hinzufügen aktiviert ist.

什么是印能捷对象加网管理器？

您可以使用印能捷对象加网管理器工具定义 Illustrator 文件中特定对象的每种颜色的加网信息，如油墨类型、网点形状、角度、加网线数和印刷方法。从 Adobe Illustrator 输出 PDF 时，加网信息将保存在文件中，并可在印能捷输出时作为“文档加网”应用。“打印方法”是一个可选标记，可用于多种不同的用途。例如，可以使用“打印方法”标签对 TIFF Assembler Plus 中使用的高级 Flexcel NX 标签进行编码，以应用高级 Flexcel NX 加网。

1. 打开要在其中设置加网参数的 Adobe Illustrator 文件。
2. 从 Adobe Illustrator 菜单的窗口菜单中，选择印能捷工具 > 加网工具 > 印能捷对象加网管理器。


   将打开“印能捷对象加网管理器”对话框：



3. 要阅读文件中已使用油墨的当前信息，请单击更新。
   当您打开新文件或更改现有文件时，请使用更新来更新油墨。
4. 如果需要，通过从侧面菜单中选择预置管理器，并为加网、角度、网点和打印方法创建设置，即可预定义在“文档加网管理器”用户界面中使用的设置。
   提供了不同参数的默认值，这些默认值不能删除。通过单击值的操作列中的删除可删除您添加的用户参数。




5. 要将加网参数信息写入输出 PDF 文件，请选择“对象加网管理器”选项卡顶部的输出 PDF 时添加加网信息复选框。
   如果未选中此复选框，输出 PDF 文件将不包含加网参数信息。

6. 在“印能捷对象加网管理器”对话框的油墨部分中，选择要加网的油墨，并为其网点形状、角度和加网线数设置参数。
   注意：如果要输出包含加网信息的 PDF，则不能将加网线数、角度和网点形状设置为无。

   油墨	显示选定区域的油墨。
   加网	选择选定油墨的网点加网线数。
   角度	选择选定油墨的网点角度。
   网点	为选定油墨选择网点形状或输入您自己的参数。网点参数必须是有效的印能捷网点形状名称。
   打印方法	为选定油墨选择打印方法或输入您自己的参数。

7. 要查找与加网信息匹配的对象，请使用 Shift/Alt + 鼠标单击选择多个对象。或者，使用 Ctrl + A 快捷方式选择所有对象，然后单击查找对象。
   注意：查找对象不支持不可打印的图层、隐藏的图层或隐藏的对象。
   注意：对于分组对象，如果组中的一个或多个对象符合选定的加网信息，则将选择整个组。
8. 在对象部分，设置选定对象的加网参数。
   • 使用 Adobe Illustrator 选择工具或直接选择工具选择特定对象。对象列表将自动更新。单击对象时，列表将显示所有油墨。
   • 对象的默认加网参数与油墨部分中的相同。如有必要，重置加网线数、网点形状和油墨角度。或者，单击默认值以使用油墨部分中选择的值。

     当使用不同的参数定义了采用相同油墨的不同对象时，油墨列表将显示嵌套油墨列表信息。括号内的数字表示同一油墨中不同子油墨设置的数量。

     您可以单击油墨 ID 前的 + 以展开所有子油墨并查看其参数，但不能在油墨面板中编辑参数。如果要编辑子油墨的参数，必须选择子油墨，单击查找对象按钮，然后在对象面板中选择并编辑子油墨的参数。


     您可以通过保存参数传票来保存文件中应用到油墨的所有参数。传票可用于恢复以前的设置，也可加载到不同的文件中以应用相同的设置。
9. 要保存传票，请从右侧菜单中选择保存传票，选择保存路径，然后将其保存为 SD 格式。


   您稍后可以通过选择加载传票来导入已保存的传票。
10. 要输出为 PDF，请从窗口菜单中选择印能捷工具 > 基本功能 > 输出 PDF。  注意：执行此操作之前，请确认已选择输出 PDF 时添加加网信息复选框。
